¿Podría una máquina bobinadora automática ser la mejora que necesita su taller de juntas?

El sector de fabricación de juntas industriales está experimentando una importante transformación. Con un mercado mundial de juntas industriales valorado en aproximadamente 12.800 millones de dólares en 2025 y que se prevé que alcance los 21.080 millones de dólares en 2034, creciendo a una tasa compuesta anual del 5,7 %, los productores de todo el mundo se enfrentan a una presión cada vez mayor para escalar la producción manteniendo al mismo tiempo rigurosos estándares de calidad. Se espera que solo la región de Asia Pacífico crezca de 4.750 millones de dólares en 2025 a 6.430 millones de dólares en 2030 con una tasa compuesta anual del 6,3%, lo que indica una demanda sustancial de soluciones de sellado en las industrias de refinación, petroquímica, procesamiento químico y generación de energía.

Las juntas espirales (SWG) siguen estando entre las soluciones de sellado más utilizadas para bridas de cara elevada en aplicaciones industriales exigentes. Consisten en capas alternas de bobinado metálico (normalmente acero inoxidable) y material de relleno como grafito flexible o politetrafluoroetileno (PTFE) enrolladas en forma de espiral, lo que ofrece una excelente recuperación de la compresión y un rendimiento de sellado en una amplia gama de temperaturas y presiones.

Sin embargo, lograr una calidad constante de las juntas exige algo más que capacidades básicas de bobinado. Muchos talleres siguen dependiendo de procesos de bobinado manuales o semiautomáticos, lo que genera variabilidad en la densidad del bobinado, la distribución del relleno y la integridad del producto final. Esto plantea una pregunta importante para los fabricantes de juntas: ¿podría una máquina bobinadora automática ser la mejora que su taller de juntas necesita?

Comprensión de los principales desafíos en la producción de juntas espirales

Antes de explorar soluciones de automatización, es esencial comprender los puntos débiles clave que afectan a las operaciones tradicionales de fabricación de juntas. Los jefes de producción y operadores de talleres informan constantemente de los siguientes desafíos:

Inconsistencias de cuerda manual

Los procesos de bobinado manual introducen una variabilidad significativa en la producción de juntas. La tensión aplicada a las tiras de metal, la densidad del material de relleno y la uniformidad del paso del bobinado pueden variar dramáticamente entre operadores e incluso entre lotes producidos por el mismo operador. Según la literatura técnica, la calidad de fabricación actual de las juntas espirales a menudo no alcanza los estándares industriales, con diferentes rellenos exhibiendo diversas propiedades mecánicas y de sellado dependiendo de la precisión de fabricación.

Las investigaciones han demostrado que la densidad del devanado influye significativamente en el comportamiento de sellado. Las pruebas de compresión no necesariamente se correlacionan directamente con la capacidad de sellado óptima de las juntas enrolladas en espiral; los parámetros de bobinado consistentes son cruciales para lograr un rendimiento confiable en todos los lotes de producción.

Cargas de control de calidad y cumplimiento

El cumplimiento de normas internacionales como ASME B16.20, ASME B16.5, BS1560 y ASME B16.47 es obligatorio para las juntas utilizadas en aplicaciones críticas como oleoductos y gasoductos, refinerías y plantas químicas. El cumplimiento requiere un espesor de tira documentado (normalmente entre 0,15 y 0,25 mm), un paso de bobinado controlado y una selección adecuada del material para los anillos guía interiores y exteriores.

Las operaciones manuales dificultan la documentación y el seguimiento consistentes de estos parámetros. Cada junta requiere la verificación del espesor del relleno, la densidad del devanado y la integridad de la soldadura por puntos, tareas que consumen cada vez más tiempo a medida que aumentan los volúmenes de producción.

Intensidad laboral y brechas de habilidades

La producción tradicional de juntas enrolladas en espiral exige operadores experimentados que comprendan los matices de la alimentación de tiras metálicas, el manejo del material de relleno y el control de tensión. La curva de aprendizaje es pronunciada y cada vez es más difícil encontrar personal experimentado a medida que envejece la fuerza laboral manufacturera. Las máquinas bobinadoras semiautomáticas a menudo no pueden medir el diámetro o el número de vueltas, no pueden ajustar la tensión de la correa de acero y, en última instancia, comprometen la calidad del producto.

Además, los costos laborales continúan aumentando en las principales regiones manufactureras. Los talleres que no pueden mejorar la productividad por operador enfrentan márgenes de ganancia cada vez más reducidos incluso cuando crece la demanda del mercado.

Cómo la automatización transforma la fabricación de juntas enrolladas en espiral

Las máquinas de bobinado automático abordan cada uno de estos desafíos de forma sistemática. Las modernas máquinas bobinadoras automáticas para juntas enrolladas en espiral incorporan características que cambian fundamentalmente las capacidades de producción.

Control de precisión a través de sistemas programables

Las máquinas de bobinado automático avanzadas utilizan controladores lógicos programables (PLC) o sistemas de control numérico computarizado (CNC) para gobernar cada aspecto del proceso de bobinado. Los operadores ingresan las dimensiones objetivo, los parámetros de densidad del relleno y los ajustes de velocidad de bobinado, y la máquina ejecuta toda la secuencia automáticamente.

- Control del diámetro: Las máquinas bobinadoras totalmente automáticas proporcionan dispositivos precisos de control del diámetro exterior que mejoran la estabilidad de la calidad del producto. Los operadores simplemente cargan las materias primas, ingresan los datos requeridos y la cantidad de juntas, y la máquina alimenta automáticamente el relleno de grafito y el aro de acero para completar la producción.

- Automatización de soldadura por puntos: las modernas máquinas de bobinado automático incorporan funciones automáticas de soldadura por puntos que garantizan una colocación y penetración consistentes de la soldadura, eliminando una fuente importante de variabilidad manual.

- Optimización de la alimentación del relleno: Los componentes guía de nuevo diseño para el relleno de grafito ayudan a lograr un acabado perfecto de la junta en ambos lados, asegurando una distribución uniforme del relleno durante todo el proceso de bobinado.

Ganancias de productividad gracias al funcionamiento de varias máquinas

Una de las ventajas más convincentes de las máquinas bobinadoras automáticas es su capacidad para permitir la supervisión de varias máquinas. Un solo operador puede supervisar varias máquinas bobinadoras automáticas simultáneamente, lo que aumenta drásticamente la producción por hora de trabajo. Algunas configuraciones de máquinas automáticas para juntas enrolladas en espiral permiten que un operador supervise cinco máquinas al mismo tiempo, con tasas de producción que alcanzan tan solo 12 segundos por pieza para tamaños estándar.

Para juntas de mayor diámetro, las máquinas bobinadoras horizontales automáticas equipadas con servomotores para impulsar los rodillos formadores resuelven el principal problema de la planitud de la junta, un problema común cuando se producen juntas enrolladas en espiral de gran tamaño. Estas máquinas controlan automáticamente el tamaño de la junta, realizan soldadura por puntos y cortan aros de acero sin intervención del operador durante el ciclo de producción.

Consistencia entre lotes de producción

Cuando un taller cambia a equipos de bobinado automático, la variabilidad entre lotes colapsa dramáticamente. El mismo programa produce el mismo resultado cada vez, ya sea que la máquina ejecute una junta o mil. Esta consistencia es particularmente valiosa para los talleres de juntas que suministran industrias con estrictos requisitos de calidad, que incluyen:

- Procesamiento y refinación de hidrocarburos.

- Procesamiento petroquímico

- Fabricación de productos químicos

- Generación de energía

- Pulpa y papel

- Exploración y transporte de petróleo y gas.

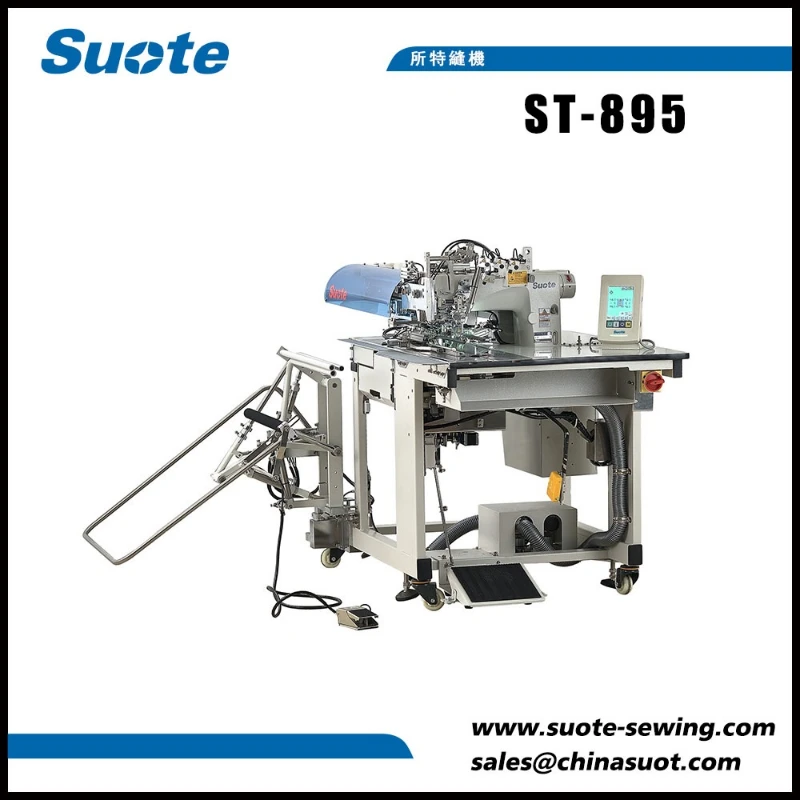

EnSUOTE(Zhejiang Suote Sewing Machine Mechanism Co., Ltd.), el enfoque de ingeniería para la fabricación de precisión se extiende a múltiples líneas de productos. Ubicada en la ciudad de Yueqing, provincia de Zhejiang, China, la empresa opera desde una instalación de 40.000 metros cuadrados establecida en 2000 y ha desarrollado maquinaria especializada respaldada por años de experiencia en producción. El mismo compromiso con la automatización de precisión que impulsa susMáquina automática de soldadura de bolsillo con cabezal de pespunte de doble agujainforma su enfoque hacia los equipos de fabricación de juntas. Los sistemas de control de calidad de la empresa y la innovación continua se centran en los talleres de apoyo que buscan soluciones automatizadas confiables.

Especificaciones técnicas de un vistazo

Comprender las capacidades de la máquina es esencial al evaluar si una máquina bobinadora automática se adapta a sus requisitos de producción específicos. Si bien los diferentes fabricantes ofrecen diferentes configuraciones, la siguiente tabla describe los parámetros técnicos clave típicos de las modernas máquinas automáticas de bobinado de juntas en espiral:

Estas especificaciones demuestran que las máquinas de bobinado automático no son simplemente mejoras incrementales con respecto a los métodos manuales: representan un cambio fundamental en la capacidad de producción. La capacidad de producir juntas con una densidad de bobinado constante, un control preciso del diámetro y soldadura por puntos automática transforma lo que los talleres pueden lograr.

Aplicaciones industriales que impulsan la demanda de automatización

Las juntas enrolladas en espiral encuentran aplicación en una gama notablemente amplia de sectores industriales. Comprender estas aplicaciones ayuda a los talleres de juntas a apreciar las oportunidades de mercado accesibles con capacidades de producción automatizadas.

Petróleo y gas

La industria del petróleo y el gas representa uno de los mayores consumidores de juntas enrolladas en espiral. Estas juntas se utilizan ampliamente en refinerías, instalaciones de procesamiento de gas natural, plataformas marinas y conexiones de tuberías. Son ideales para aplicaciones de procesamiento y refinación de hidrocarburos donde el control de fugas es crítico y el entorno operativo es agresivo.

Las juntas espirales se han utilizado durante mucho tiempo como elementos de sellado en refinerías, plantas químicas, instalaciones de gas, plantas de tratamiento de agua y construcción de tuberías en general. Para estas aplicaciones, la calidad constante de las juntas afecta directamente la seguridad, el cumplimiento medioambiental y el tiempo de actividad operativa.

Procesamiento químico y petroquímico

Las plantas químicas exigen juntas que resistan medios corrosivos, amplios rangos de temperatura y fluctuaciones de presión. Las juntas enrolladas en espiral fabricadas con bobinado de acero inoxidable 316L y relleno de grafito flexible o PTFE brindan excelente sellabilidad, resistencia al calor y resistencia química en diversos fluidos. El uso de acero inoxidable 316SS con resistencia a la corrosión mejorada es ideal para los entornos hostiles típicos de las operaciones de petróleo, gas, petroquímicas y químicas.

Generación de energía

Desde plantas de energía térmica convencionales hasta instalaciones nucleares, las juntas desempeñan funciones fundamentales en sistemas de vapor, circuitos de refrigeración y límites de contención. Las juntas enrolladas en espiral proporcionan la recuperación de compresión necesaria para mantener los sellos durante los ciclos térmicos, lo que las hace indispensables en aplicaciones de generación de energía.

Alimentos y Bebidas

Incluso las instalaciones de procesamiento de alimentos y producción de bebidas utilizan juntas enrolladas en espiral, particularmente en sistemas de vapor, intercambiadores de calor y tuberías sanitarias donde la integridad del sello es esencial para la calidad y seguridad del producto.

Conocimiento de materiales: acero inoxidable y selección de relleno

Los operadores de talleres que estén considerando invertir en una máquina bobinadora automática deben comprender los materiales que procesarán. El rendimiento de la junta enrollada en espiral depende en gran medida de la selección adecuada del material tanto para el devanado metálico como para el relleno.

Materiales de bobinado metálico

El acero inoxidable 316L es un material de bobinado común para juntas enrolladas en espiral, que ofrece resistencia a temperaturas de -150 °F a 1400 °F (-100 °C a 760 °C). La tira de metal suele tener forma de V o W, enrollada con relleno no metálico mediante laminación y enrollado en espiral, con soldadura por puntos aplicada en los extremos para asegurar la estructura.

Materiales de relleno

El grafito flexible y el PTFE representan los dos materiales de relleno principales utilizados en las juntas enrolladas en espiral. Cada uno ofrece distintas ventajas:

Para talleres que buscan integrar la automatización de precisión en sus operaciones de fabricación,SUOTELa experiencia en ingeniería de proporciona una base. La misma precisión que caracteriza a unMáquina automática de soldadura de bolsillo con cabezal de pespunte de doble agujase extiende a soluciones de bobinado automatizado diseñadas para la producción de juntas. Cada cabezal de pespunte de doble aguja para máquina soldadora automática de bolsillos producido por SUOTE refleja el compromiso de la empresa con el control de calidad y la innovación continua. Ya sea configurando una máquina automática de soldadura de bolsillos con cabezal de pespunte de doble aguja para aplicaciones de prendas de vestir o adaptando principios de automatización similares para el bobinado de juntas, la disciplina de ingeniería subyacente sigue siendo consistente.

Preguntas frecuentes

¿Qué mejoras de calidad específicas puede ofrecer una máquina de bobinado automático en comparación con el bobinado manual?

Las máquinas de bobinado automático ofrecen mejoras de calidad mensurables en múltiples dimensiones. En primer lugar, eliminan la variabilidad inducida por el operador en la tensión del devanado: el mismo programa aplica una tensión idéntica a cada junta. En segundo lugar, garantizan una distribución uniforme del relleno a través de mecanismos de alimentación controlados, evitando los huecos o la concentración excesiva comunes en las operaciones manuales. En tercer lugar, la soldadura por puntos automática produce una colocación y penetración consistentes de la soldadura, lo que reduce el riesgo de que la junta se desenrolle durante el servicio. Las investigaciones indican que la densidad del devanado afecta significativamente el comportamiento del sellado y los sistemas automáticos mantienen una densidad óptima durante toda la producción. Además, las máquinas automáticas modernas con control PLC pueden almacenar parámetros de producción para cada tipo de junta, lo que permite cambios rápidos y repetibles entre diferentes especificaciones. Para los talleres que abastecen a industrias con estrictos requisitos de calidad, la trazabilidad de la documentación proporcionada por los sistemas automatizados también respalda el cumplimiento de estándares como ASME B16.20.

¿Cómo se traduce la velocidad de producción de una máquina bobinadora automática en producción real del taller?

Las especificaciones de velocidad de producción deben interpretarse en el contexto de las operaciones generales del taller. Una máquina bobinadora automática típica produce una junta enrollada en espiral ANSI de 2" estándar en aproximadamente 12 segundos, mientras que las juntas de 6" requieren entre 18 y 30 segundos, dependiendo de la configuración de la máquina. Sin embargo, las ganancias de productividad más significativas provienen del funcionamiento de varias máquinas. Un operador puede supervisar cinco máquinas bobinadoras automáticas simultáneamente, lo que reduce el costo de mano de obra por junta hasta en un 80 % en comparación con las configuraciones manuales de un operador por máquina. Las máquinas continúan la producción sin intervención del operador entre ciclos, lo que significa que un solo turno de ocho horas puede producir miles de juntas estándar. Para juntas de gran diámetro que superan los 500 mm, las máquinas bobinadoras horizontales con servomotor mantienen la productividad al tiempo que resuelven problemas de planitud que normalmente requieren retrabajo en la producción manual. Los talleres deben considerar tanto el tiempo del ciclo como la eficiencia laboral al calcular el retorno de la inversión en automatización.

¿Cuáles son las consideraciones clave al seleccionar una máquina bobinadora automática para un taller que produce diversos tamaños de juntas?

Varios factores deben guiar el proceso de selección de talleres que manejan especificaciones de juntas variadas. El rango de diámetro es la consideración principal: las máquinas de bobinado vertical estándar generalmente admiten de 15 mm a 500 mm, suficiente para la mayoría de los tamaños de bridas industriales hasta ANSI 20". Los talleres que producen diámetros más grandes, de hasta 1600 mm, deben considerar configuraciones horizontales. Las capacidades de manejo de materiales también son importantes: confirme que la máquina puede procesar tanto tiras de acero inoxidable preformadas en forma de panqueque como tiras planas a partir de carretes de 20 a 25 kilogramos. La interfaz del sistema de control debe permitir cambios rápidos de programa entre diferentes tipos de juntas. idealmente con operación con pantalla táctil y almacenamiento de programas para las especificaciones producidas con frecuencia. Para los talleres que producen juntas con anillos internos y sin anillos internos, verifique que la máquina admita ambas configuraciones. Finalmente, evalúe el sistema de alimentación de llenado automático: los componentes guías de nuevo diseño mejoran significativamente la calidad del acabado en ambos lados de la junta.

Integración con operaciones de taller

La implementación de máquinas bobinadoras automáticas requiere una integración cuidadosa en los flujos de trabajo existentes del taller. Las siguientes consideraciones ayudan a garantizar una adopción exitosa:

Planificación del espacio

Las máquinas de bobinado automático estándar suelen ocupar aproximadamente entre 1200 × 900 × 1750 mm y 1400 × 1050 × 1650 mm de espacio. Las configuraciones de varias máquinas requieren espacio adecuado para el movimiento del operador entre unidades, almacenamiento de materia prima y recolección de juntas terminadas. Sin embargo, la eficiencia espacial de las máquinas automáticas es generalmente superior a la de las estaciones de trabajo manuales cuando se compara la producción por unidad.

Requisitos de formación

Si bien las máquinas de bobinado automático reducen la dependencia de bobinadores altamente capacitados, los operadores aún requieren capacitación en la configuración del programa, carga de material, verificación de calidad y mantenimiento básico. La mayoría de los fabricantes ofrecen programas de formación integrales que cubren estos aspectos. La curva de aprendizaje es sustancialmente más corta que la del dominio de la cuerda manual, lo que permite a los talleres implementar nuevos operadores más rápidamente.

Integración de garantía de calidad

Las máquinas automáticas facilitan el control de calidad integrado. Al almacenar los parámetros de producción y registrar automáticamente los datos de bobinado de cada junta, los talleres pueden proporcionar a los clientes una trazabilidad documentada que las operaciones manuales no pueden igualar. Esta capacidad es cada vez más valiosa cuando se suministran proyectos que requieren certificaciones completas de material y producción.

El papel de la fabricación de precisión en la evolución del taller de juntas

La industria de fabricación de juntas está evolucionando hacia una mayor automatización, impulsada por las demandas de los clientes de una calidad constante, requisitos reglamentarios para la documentación y la presión competitiva para mejorar la productividad. Los talleres que continúan dependiendo de métodos de cuerda manual tendrán cada vez más dificultades para competir con operaciones automatizadas que producen productos superiores a costos unitarios más bajos.

SUOTErepresenta un ejemplo de capacidad de fabricación de precisión al que los talleres de juntas pueden hacer referencia al considerar socios de automatización. La especialización de la empresa en maquinaria automatizada, respaldada por unas instalaciones de 40.000 metros cuadrados y años de experiencia en producción, demuestra cómo la atención dedicada de la ingeniería produce equipos confiables. Ya sea examinando unMáquina automática de soldadura de bolsillo con cabezal de pespunte de doble agujapara aplicaciones de prendas de vestir o para explorar soluciones de bobinado automatizado para juntas, el principio subyacente permanece constante: la automatización de precisión mejora la consistencia, reduce la variabilidad y mejora la capacidad de fabricación general.

Conclusión

Volviendo a la pregunta planteada al principio: ¿Podría una máquina bobinadora automática ser la mejora que necesita su taller de juntas? —La respuesta depende de las circunstancias específicas del taller. Sin embargo, para la mayoría de los productores de juntas comerciales que atienden a clientes industriales exigentes, la evidencia favorece firmemente la automatización.

El mercado está creciendo. Se prevé que la demanda mundial de juntas industriales aumentará sustancialmente hasta 2034, y las juntas enrolladas en espiral seguirán siendo fundamentales para aplicaciones de sellado en petróleo y gas, procesamiento químico y generación de energía. Los requisitos de calidad son cada vez más estrictos. Los estándares ASME especifican parámetros exigentes para el espesor de la tira, el paso de bobinado y la densidad del relleno que las máquinas automáticas logran consistentemente. Los desafíos laborales se están intensificando. Los bobinadores cualificados se están jubilando y los nuevos operadores tardan meses en alcanzar niveles de productividad aceptables con métodos manuales.

Las máquinas de bobinado automático abordan todos estos desafíos y al mismo tiempo brindan beneficios adicionales: trazabilidad de la calidad documentada, reducción del retrabajo, menores costos de mano de obra por unidad y la capacidad de escalar la producción sin aumentos proporcionales de personal.

Para los gerentes de taller que evalúan esta actualización, la recomendación es comenzar con un análisis exhaustivo de los datos de producción actuales. Calcule las tasas de rechazo actuales, las velocidades promedio de producción, los costos de mano de obra por junta y las quejas de calidad de los clientes. Compare estas cifras con las mejoras típicas informadas por los talleres que han automatizado sus operaciones de bobinado. La brecha entre el rendimiento manual y automático suele ser lo suficientemente sustancial como para justificar la inversión en un plazo predecible.

El panorama de la fabricación de juntas está cambiando. Los talleres que adopten la automatización estarán posicionados para capturar la creciente demanda del mercado con calidad constante y precios competitivos. Aquellos que se retrasan corren el riesgo de quedarse atrás a medida que los clientes especifican cada vez más la fabricación automatizada para aplicaciones de sellado críticas.
